网络诊断工具Network Diagnostic Toolkit

Network Diagnostic Toolkit 网络诊断工具镜像为ACP平台提供了用于排查硬件及网络故障的工具，可以辅助快速定位异常节点（慢节点），提供性能基准测试。有利于用户了解当前环境的NCCL性能，GPU通信测试是否正常，提前排查通信问题或者解决训练过程中卡顿、通信效率低等问题。

前置准备工作

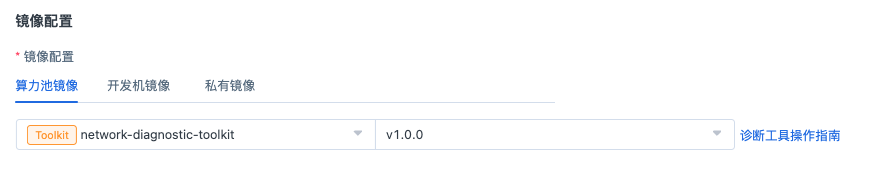

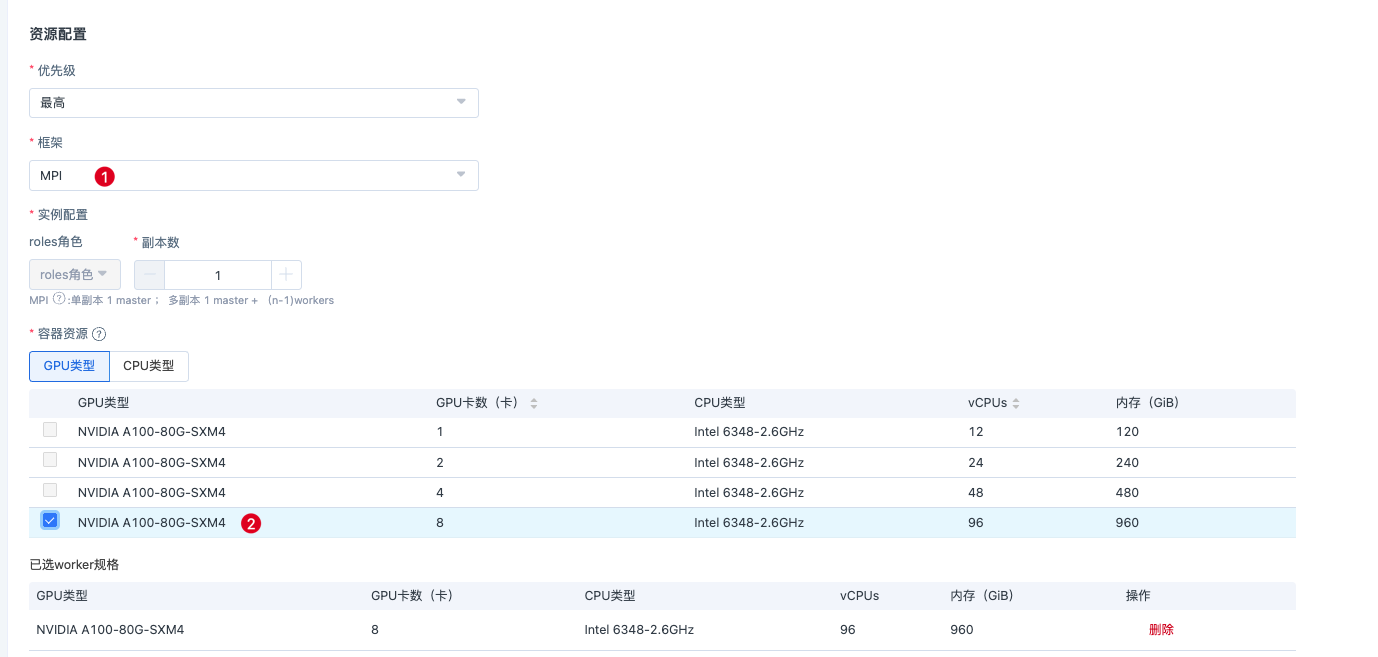

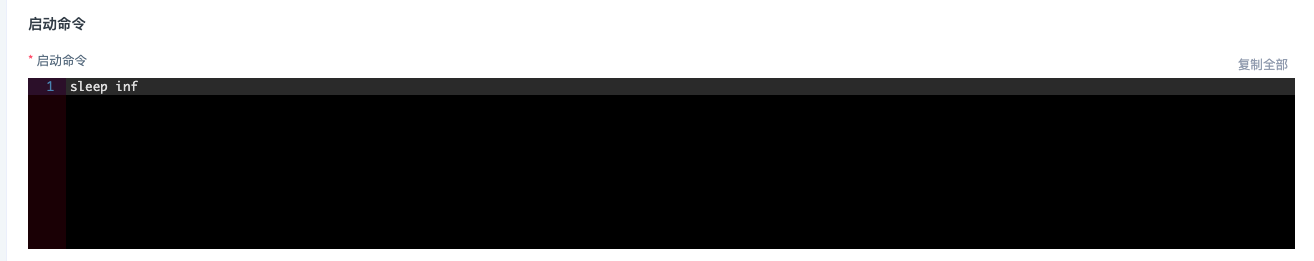

1、需要创建一个MPI的检测任务，镜像选择有【Toolkit】标识的镜像，选取network-diagnostic-toolkit，镜像选择最新的Tag版本。 2、启动命令写成 sleep inf ，让容器保持长运行状态，方便执行相关的检测脚本。 3、资源配置需要区分当前做的是单机（通信基线测试）还是多机（通信基线测试或者慢节点测试），副本数对应1或者n。

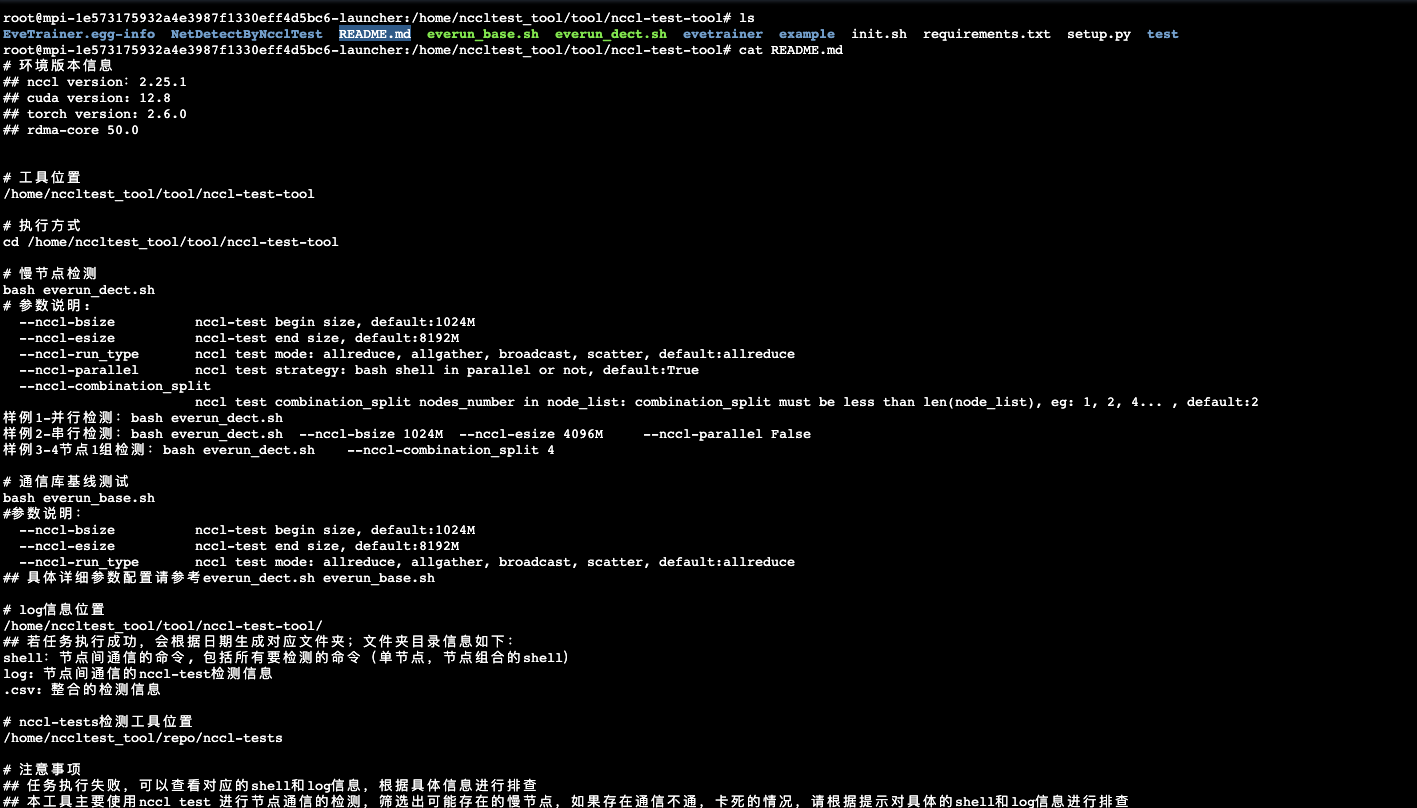

通过【Web Terminal】登录到pod 内，通过cat README.md-，可以看到该工具的操作说明，包含慢节点检测和通信库基线测试2部分。

通信库基线测试（单机）

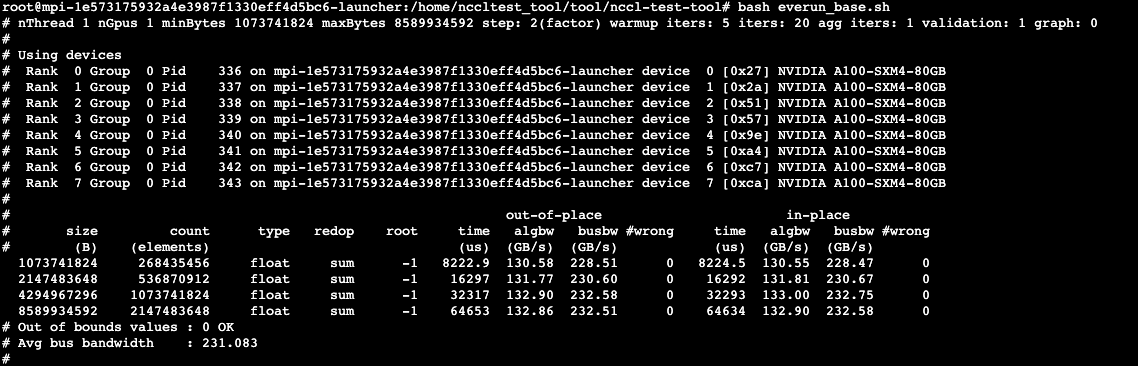

操作指令： bash everun_base.sh 。

默认开始测试的数据量为1024M，结束的最大数据量为8192M，分别对应 --nccl-bsize 和 --nccl-esize ，映射到nccl-test的参数为 -b,--minbytes <min size in bytes> 和 -e,--maxbytes <max size in bytes> 。

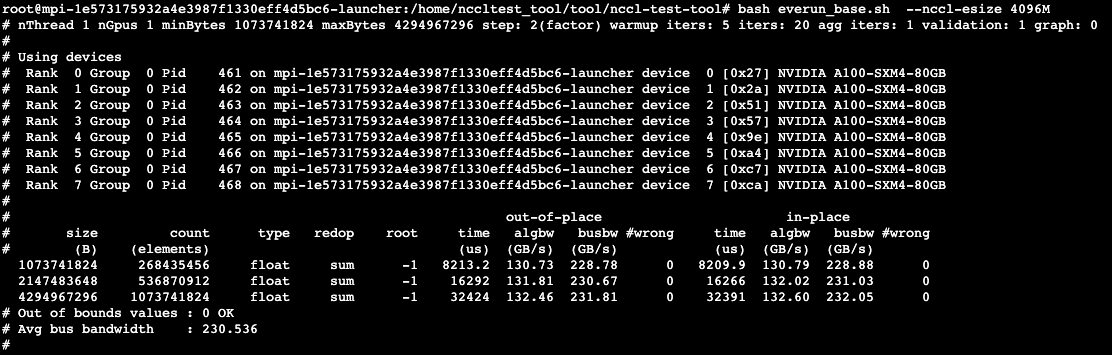

可以根据实际测试需要自定义数据量，例如 bash everun_base.sh --nccl-esize 4096M 。

通信库基线测试（多机）

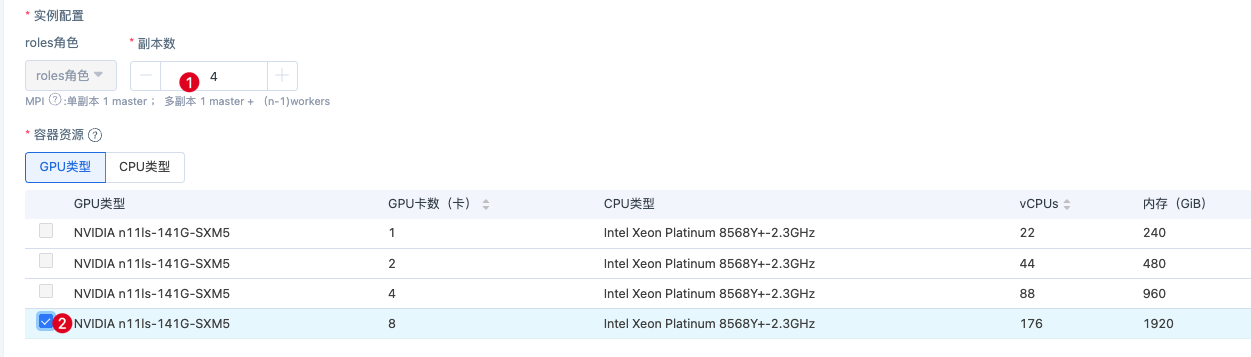

通过nccl-test 检测4*8卡的集合通信的情况，副本数设置为4，选择8卡的产品规格。

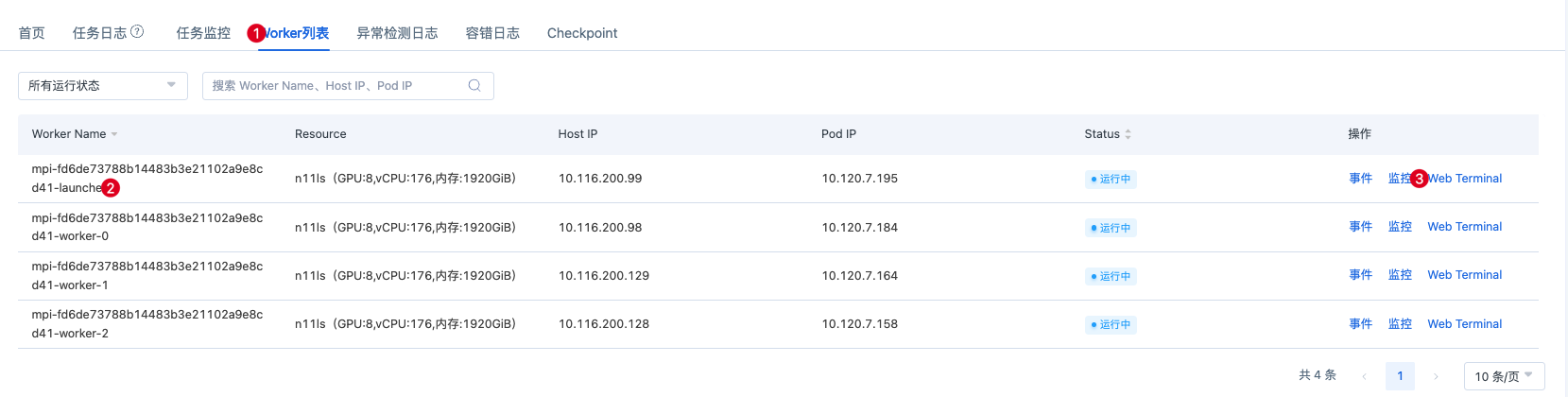

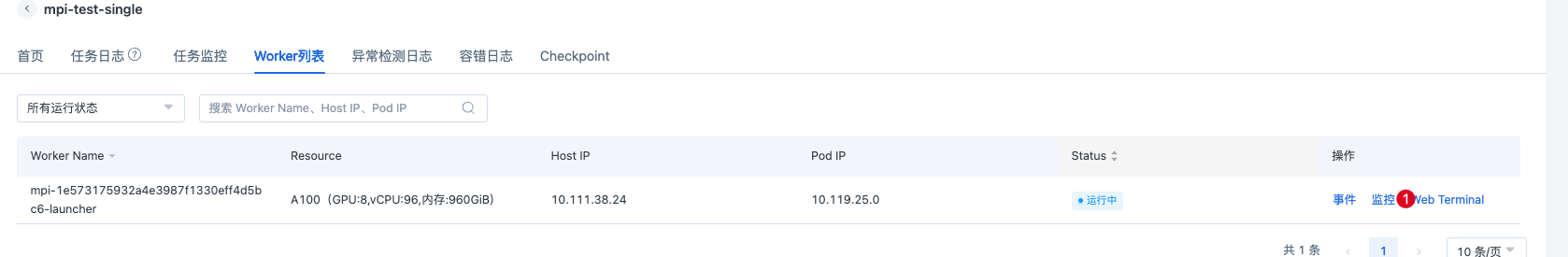

任务创建好后，在任务详情页的Worker列表tab页，选取laucher那个Worker，通过Web Terminal登录。

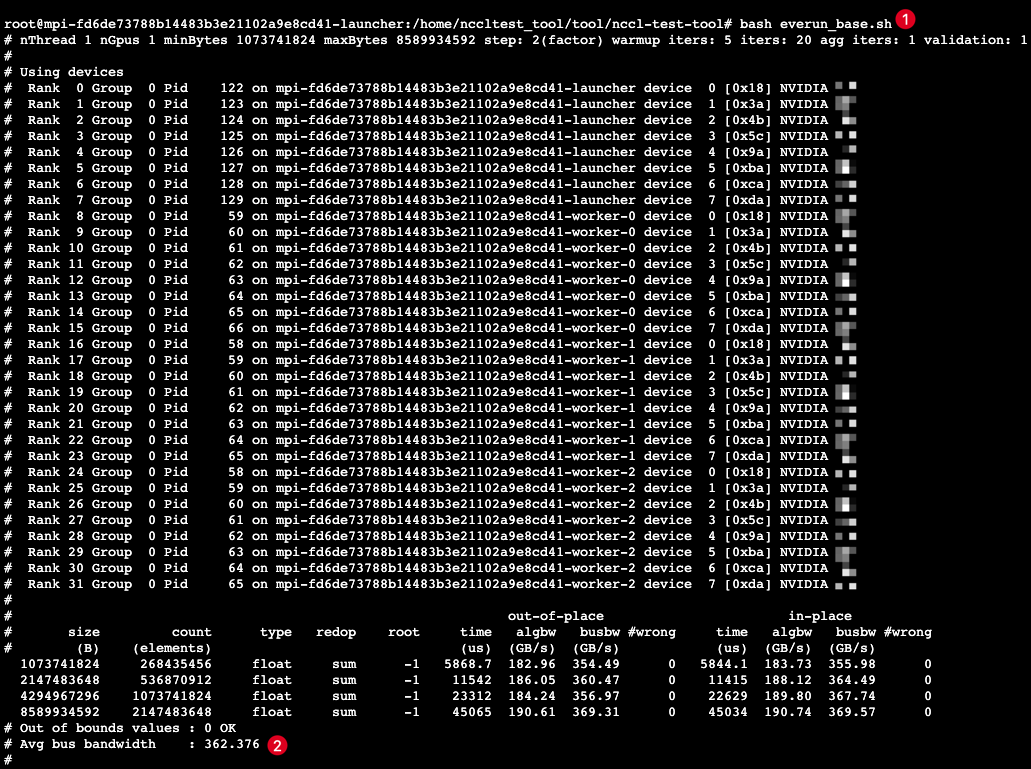

操作指令： bash everun_base.sh ，4台的测试结果如下：

补充说明：

如果需要提升基线测试的结果，可以参考帮助文档环境通用环境变量，可以提升测试结果。比如在RoCE v2 *400G集训环境里，可以设置 NCCL_MIN_NCHANNELS=32 ，可以大幅度提高测试结果。

慢节点检测

如果集群里面有多个节点，训练的数据并不理想，怀疑有慢节点时，可以通过检测查找到可疑的节点。

因为检测的目的是为了查找慢节点，不是做通信库基线打流测试，不需要数据量达到很大，这样会拖慢整个检测的流程，有如下几个方式可以加速检测流程：

1、设置 --nccl-esize 为4096M，减少数据的检测。

2、设置 --nccl-parallel 为并行，这样对于千卡集训，128个Worker的时候，可以快速完成整个检测过程。目前检测方式默认就是并行，不需要额外设置。

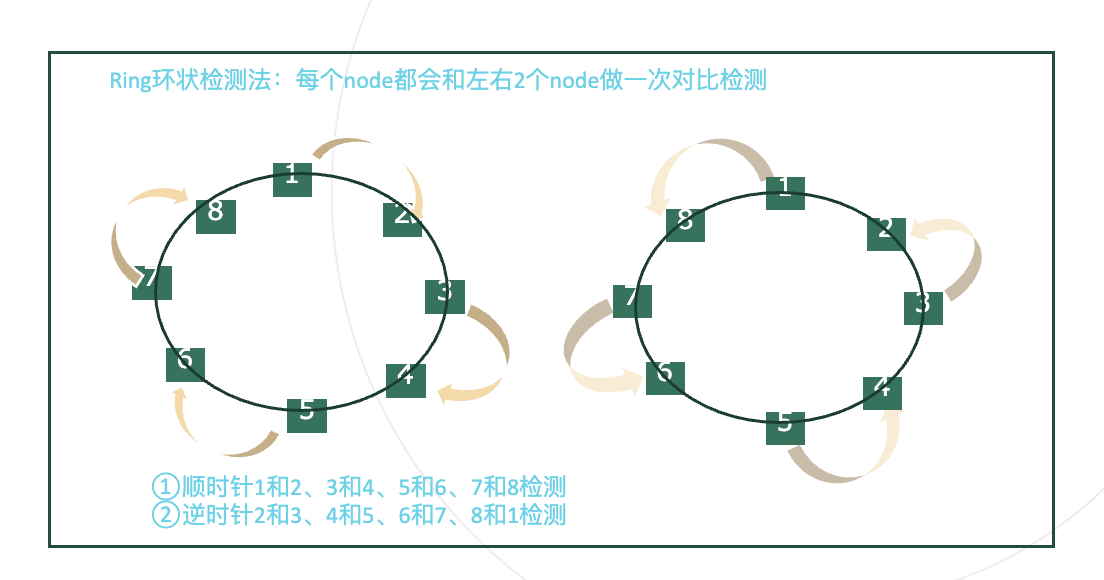

默认检测是俩俩一组Ring环状检测，每个node都会和左右2个node做一次对比检测。

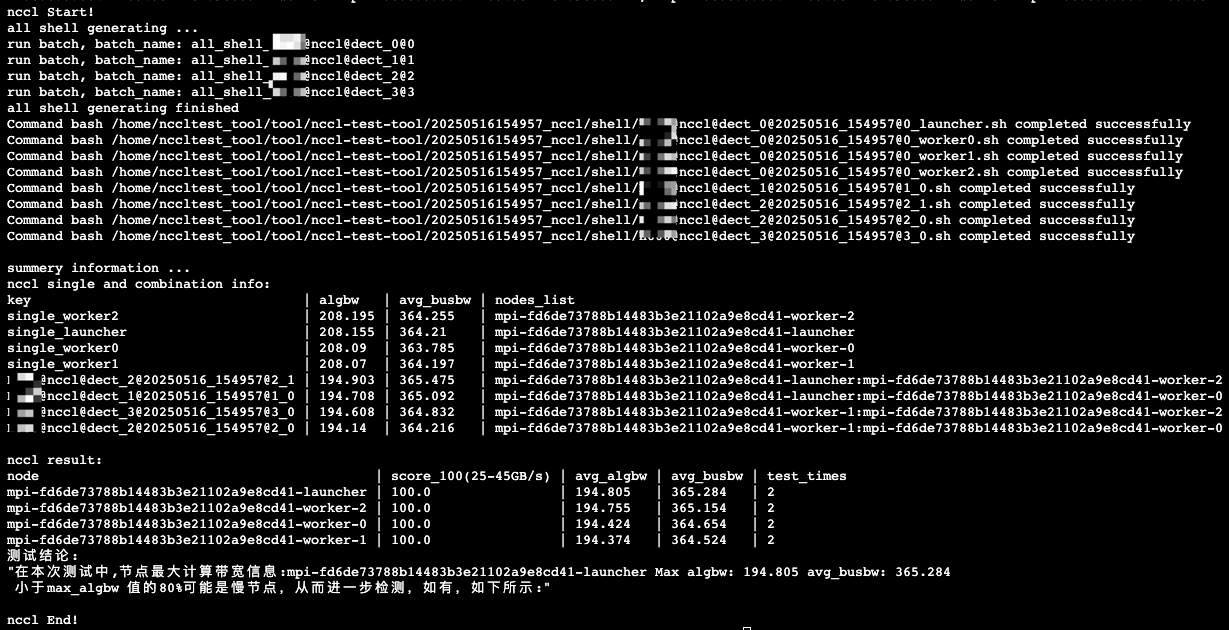

直接执行 bash everun_dect.sh ，默认就是按照并行检测方式，起始数据量为1024M，结束的最大数据量为8192M，俩俩一组的检测方式，检测结果如下：

检测流程：先是每个节点单独检测，确保单节点没有问题，然后是俩俩检测launcher和worker-2 、launcher 和worker-0、worker-1和worker-2 、worker-2和worker-0。

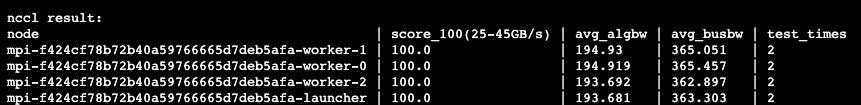

目前各个环节的检测分值都良好，且score分数为100，最低值没有低于 max_algbw 的80%，没有怀疑的慢节点。

当前检测怀疑慢节点最低基线值设定的是实际检测数值 max_algbw 的80%，实际检测出来的分值低于这个最低基线值就会罗列出来。实际用户使用过程中，会根据理论值的80% 来判定，比如400G*80%=320 或者配置 NCCL_MIN_NCHANNELS=32 ，按照380去检验。

由于检测结果会按照顺序展示，用户根据需要检验下倒数最后几个的测试数据，去排除是否为慢节点。
