管理Kubernetes工作负载

Kubernetes中的资源管理，连接弹性算力池集群后，可通过编辑yaml文件或等效的kubectl完成。参考Kubernetes官方命令指导。

SenseCore平台的联动和限制示例​

以Kubernetes官方示例yaml为基础示例基本使用流程。

工作负载的创建​

示例yaml中nginx镜像未指定镜像仓库，Kubernetes会默认使用海外镜像仓库，此处替换为国内SenseCore上海01区存储的镜像，以保证更稳定的访问。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: registry.sensetime.com/lepton/nginx:latest #此处使用稳定镜像源替代了示例yaml中的镜像地址。
        ports:
        - containerPort: 80

用户连接集群后，默认操作会在default命名空间中。假定Kubernetes集群是多人共用，当前用户仅在jackson命名空间中通过rolebinding绑定了edit角色，当前用户所有操作均需在jackson命名空间中完成。

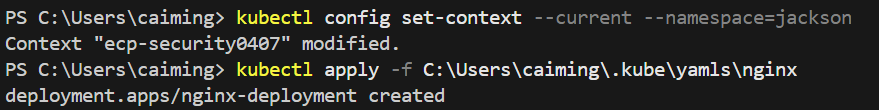

  • 通过 kubectl config set-context --current --namespace=jackson 切换至jackson命名空间中。
    本页的后续操作，未特别指定namespace的命令执行、yaml提交，均会在此namespace中。
  • 提交上述yaml

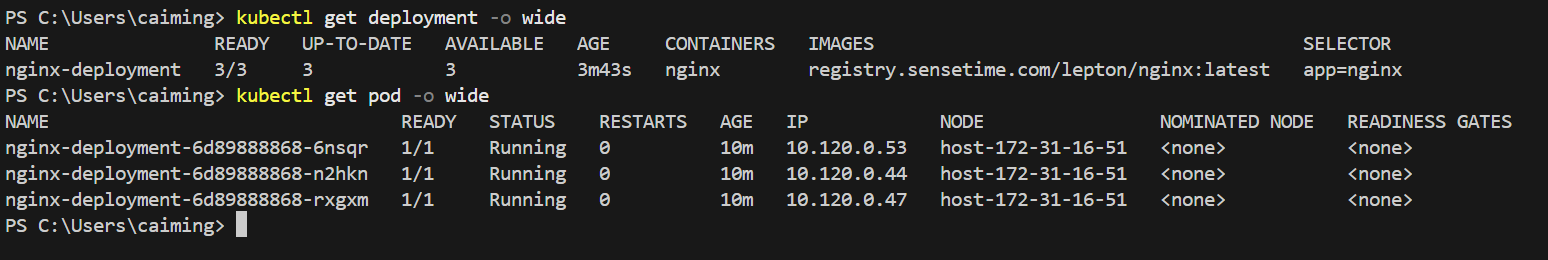

  • 查看运行状态

通过SenseCore EIP进行服务发布​

详见使用 Service 连接到应用，具体用例及步骤如下：

1. 创建Service，为三个Nginx提供统一流量入口。
​

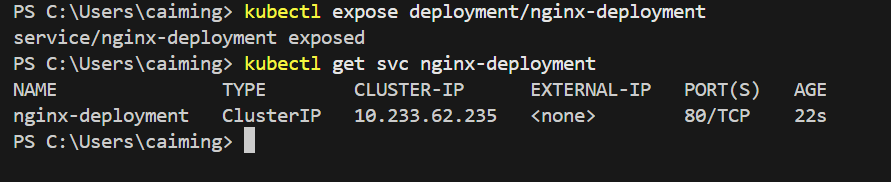

示例通过命令行kubectl expose deployment/nginx-deployment创建后可看到为服务分配了"CLUSTER-IP"10.233.62.235。在SenseCore平台，"CLUSTER-IP"的路由可达范围不限于当前集群，与当前弹性算力池集群同VPC的容器、云主机等云资源均可以直接通过此地址访问Kubernetes中的服务。

2. 配置DNAT规则​

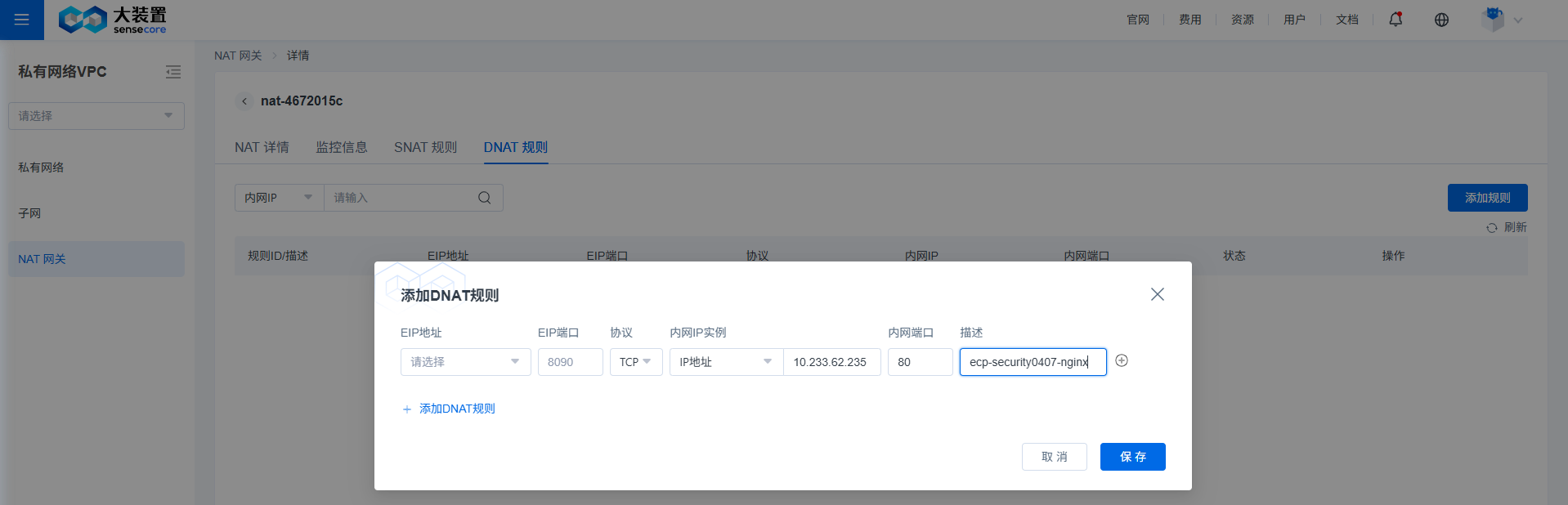

NAT网关绑定EIP后，可以配置DNAT规则，将SenseCore集群中的service或Pod IP地址发布至Internet。示例如下：将上述的"CLUSTER-IP"10.233.62.235和"PORT"80填入DNAT配置中。详细步骤参见参见NAT网关操作指南

3. 连通性测试​

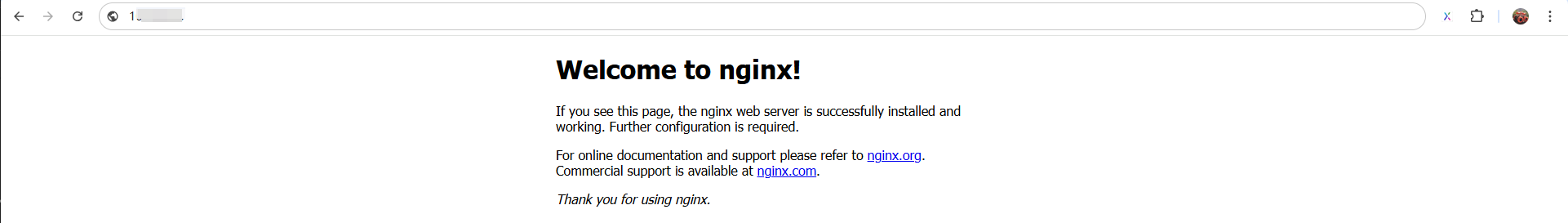

配置完成后，本地浏览器中输入<EIP地址:EIP端口>即可通过Internet网络打开Nginx页面。

挂载GPU资源​

在声明资源需求时，Kubernetes 并不会保证实际分配对应的资源，且默认不会分配 GPU 资源。因此，在生产环境中，应为工作负载中的每个容器明确设置所需的 CPU、内存、GPU 等资源。具体可参考以下示例，了解如何为工作负载添加指定类型的 GPU 资源。

进一步修改上文中的yaml如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: registry.sensetime.com/lepton/nginx:latest
        ports:
        - containerPort: 80
        resources:
          requests:
            nvidia.com/gpu: "1"  # 示例请求 1 卡 GPU
          limits:
            nvidia.com/gpu: "1"  # 限制使用 1 卡 GPU,GPU直通时对性能有更好的保证，限制limit与request一致。
      nodeSelector:
        lepton.sensetime.com/machine-type: "N6lS.Iu.I80"  # 节点选择器，选择规格编码为N6lS.Iu.I80的节点，计算节点加入集群时，作自动打上SKU的规格编码标签，以便指定调度在特定GPU型号的节点上。

提交修改后的yaml，返回configured说明提交变更成功。

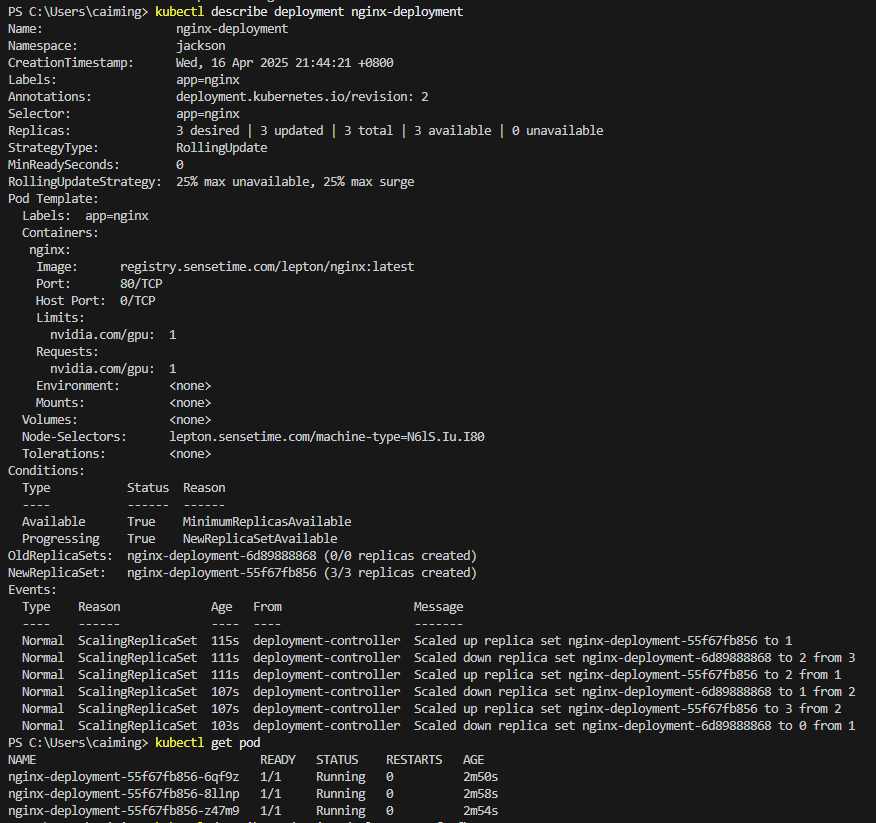

可按需查看变更后的配置和变更过程，kubectl describe deployment nginx-deployment ，旧的副本逐步由新的副本替代。

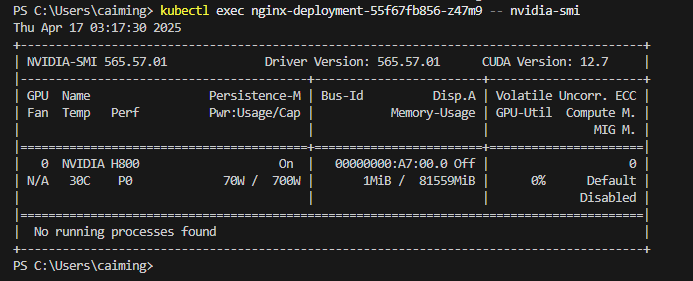

随机挑选一个副本，如“nginx-deployment-55f67fb856-z47m9”通过kubectl exec在容器内执行执行nvidia-smi可以看到容器已挂载了GPU。

挂载文件存储AFS卷​

弹性算力池托管的Kubernetes集群中，预置了文件存储AFS提供的CSI。用户可通过创建及绑定PVC完成文件存储AFS卷和指定目录的挂载。

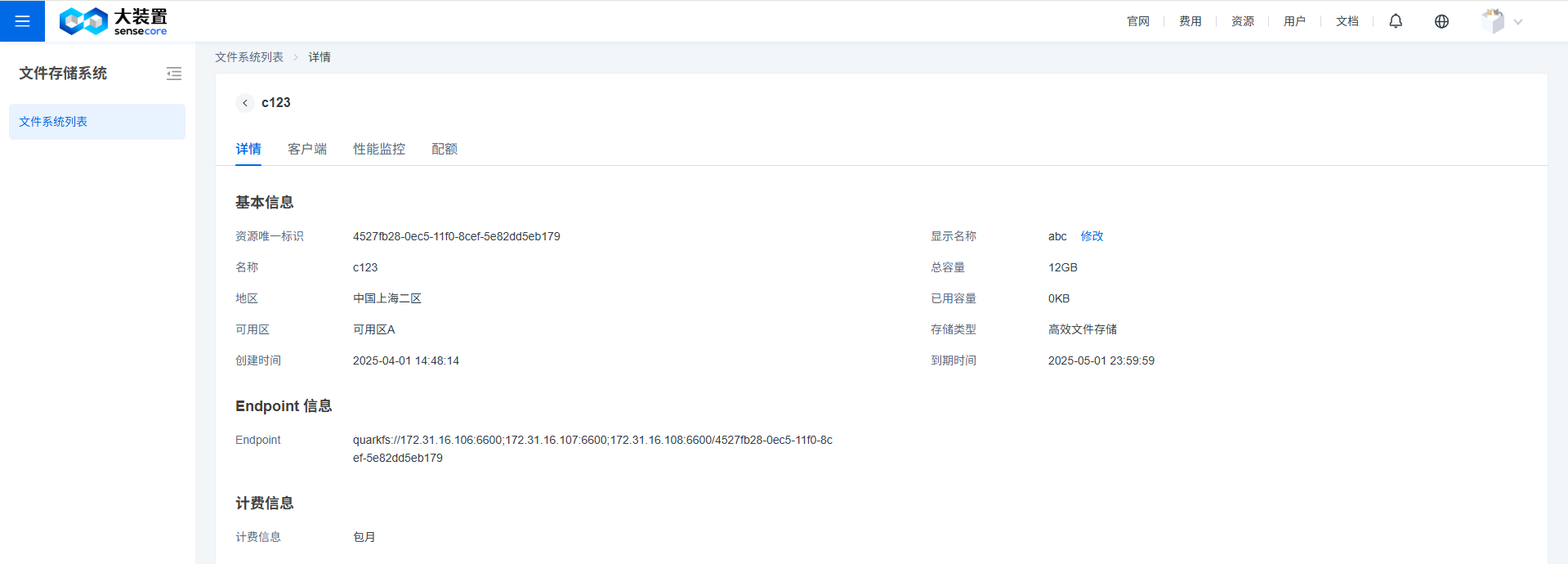

1. 找到有权限的AFS存储卷​

2. 创建包含AK/SK信息的secret​

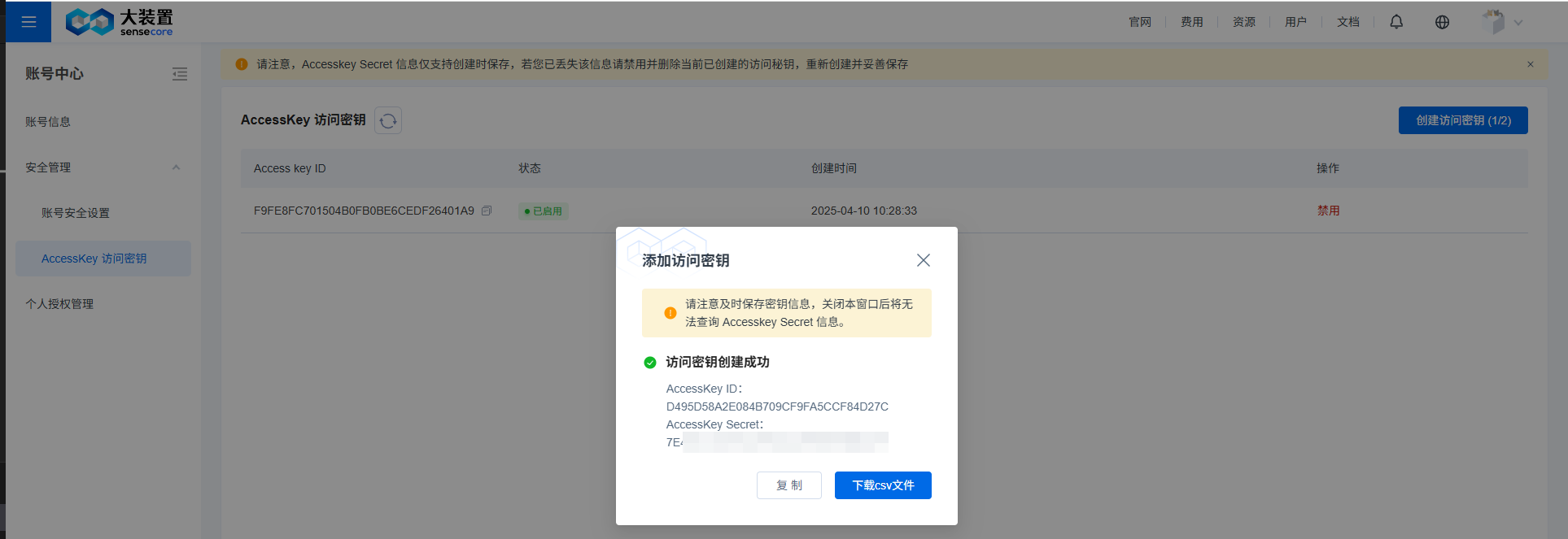

  • 创建AK/SK或找到已有的AKSK，确保AKSK是启用状态

  • 将AK和SK分别进行编码

    • Linux/MacOS执行echo -n <AK或SK>
    • Windows PowerShell执行：[Convert]::ToBase64String([System.Text.Encoding]::UTF8.GetBytes("<AK或SK>"))

  • 写Secret文件并提交
    示例secret：

apiVersion: v1
kind: Secret
metadata:
  name: jackson-aksk-secret
  namespace: jackson
type: Opaque #配合上文编码方式和默认的安全策略使用
data:
  accessKey: RDQ5NUQ1OEEyRTA4NEI3MDlDRjlGQTVDQ0Y4NEQyN0M=
  secretKey: N0U0OUMxNUM4Nzk2NDRGRjhBMDJGQjlEREYwNkRBN0Y=
  • 提交至集群

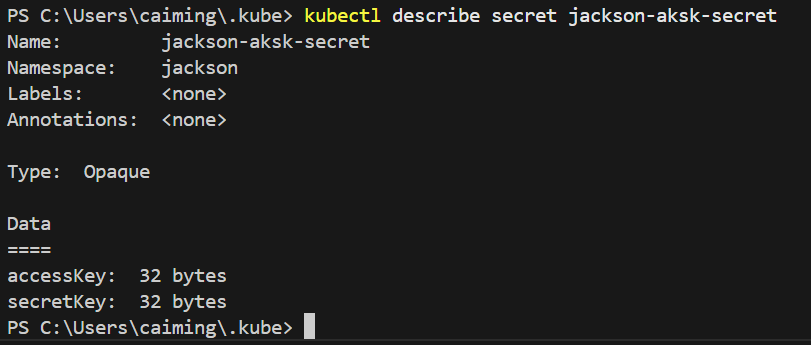

  • （可选）查看提交结果

kubernetes的secret有多种填写方法和安全加固扩展机制，围绕不同场景对便捷或安全诉求，可以参考kubernetes官方文档调整

3. 创建PVC​

  • 基于上文选择的文件存储AFS卷示例：
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: quarkfs-pvc
  annotations:
    afs.endpoint: "quarkfs://172.31.16.106:6600;172.31.16.107:6600;172.31.16.108:6600/4527fb28-0ec5-11f0-8cef-5e82dd5eb179"
    afs.secretName: "jackson-aksk-secret"
spec:
  accessModes:
  - ReadWriteMany
  resources:
    requests:
      storage: 1000Mi
  storageClassName: quarkfs-sc
  • 其它可选字段说明：
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: quarkfs-pvc
  annotations:
    afs.subdir: "/subpath"  #选填，如果只挂载AFS卷下已创建的特定目录时填写
    afs.root_squash: "true" #选填，配置后，容器中任意用户对AFS的读写都会转换为SenseCore为IAM用户和用户组分配的uid、gid。
    afs.endpoint: "endpoint" #必填，通过文件存储AFS控制台获得
    afs.secretName: "jackson-aksk-secret" #必填，即前一步创建的secret
spec:
  accessModes:
  - ReadWriteMany
  resources:
    requests:
      storage: 1000Mi # 使用文件存储AFS时，此处仅作占位，真实可用大小由AFS控制
  storageClassName: quarkfs-sc  # 使用文件存储AFS时，storageClassName固定为quarkfs-sc。

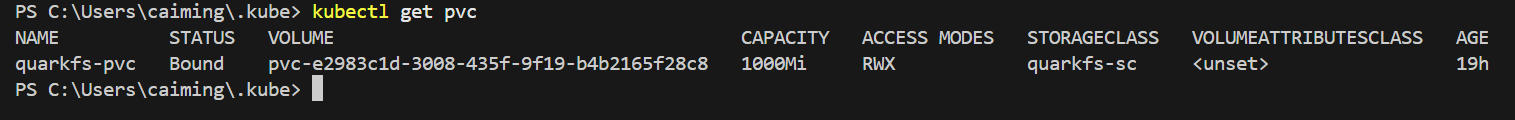

  • yaml提交后pvc状态为Bound则说明创建成功

4. 修改工作负载配置绑定AFS存储​

  • 在上文yaml基础上修改，增加AFS挂载相关配置。
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: registry.sensetime.com/lepton/nginx:latest
        ports:
        - containerPort: 80
        resources:
          requests:
            nvidia.com/gpu: "1"
          limits:
            nvidia.com/gpu: "1"
        volumeMounts:    #新增卷挂载相关内容，填写规范与社区完全一致
        - name: myafs
          mountPath: "/mnt"
      volumes:
      - name: myafs
        persistentVolumeClaim:
          claimName: quarkfs-pvc
      nodeSelector:
        lepton.sensetime.com/machine-type: "N6lS.Iu.I80"
  • 通过kubectl apply -f提交更新后的yaml。

5. 查看挂载效果​

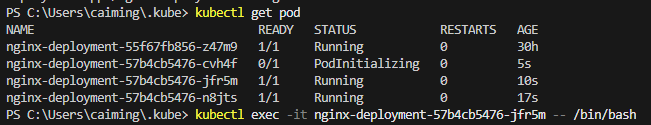

  • 通过kubectl exec命令进入任意更新后的副本

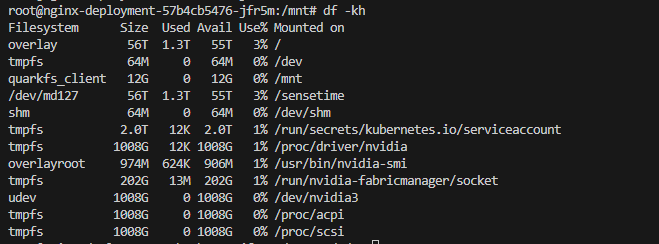

  • 通过df -h命令会看到挂载至/mnt下的文件存储AFS卷(文件系统为quarkfs_client)，空间大小同控制台看到的文件存储AFS卷大小（与PVC中申请无关）。

挂载节点本地存储​

上文df -h命令查看到的overlayFS文件系统空间，使用的是用户购买的计算节点ACN本地盘空间。通过OverlayFS使用计算节点的本地磁盘空间，适合临时的读写场景，在Pod删除后数据会清除。 如需Pod终止时在本地盘继续保留数据，可通过host path等方式将本地盘路径挂载至容器中，配置方法和场景建议参考hostpath。 计算节点ACN允许用户挂载的hostpath路径包括。

目录路径允许操作适用场景
/data/<自定义子目录>读写业务数据持久化（如日志、临时文件）
/opt/<自定义子目录>读写应用程序依赖库或配置文件
/var/log/<子目录>只读日志采集（如Fluentd采集主机日志）
/mnt/<自定义子目录>读写临时存储或设备挂载（如GPU驱动）
/tmp/<容器专用目录>读写临时文件缓存（需容器内定期清理）

查看kubernetes中工作负载的日志和监控指标​

1. 查看日志​

除通过kubectl logs命令可以查看正在运行的Pod日志。在Pod结束后，可通过云监控/日志控制台，选择当前ECP集群，基于工作负载的名称等信息查询相关的日志，以便问题的排查。

2. SenseCore会默认采集节点的CPU、内存等关键指标和GPU的核心指标​

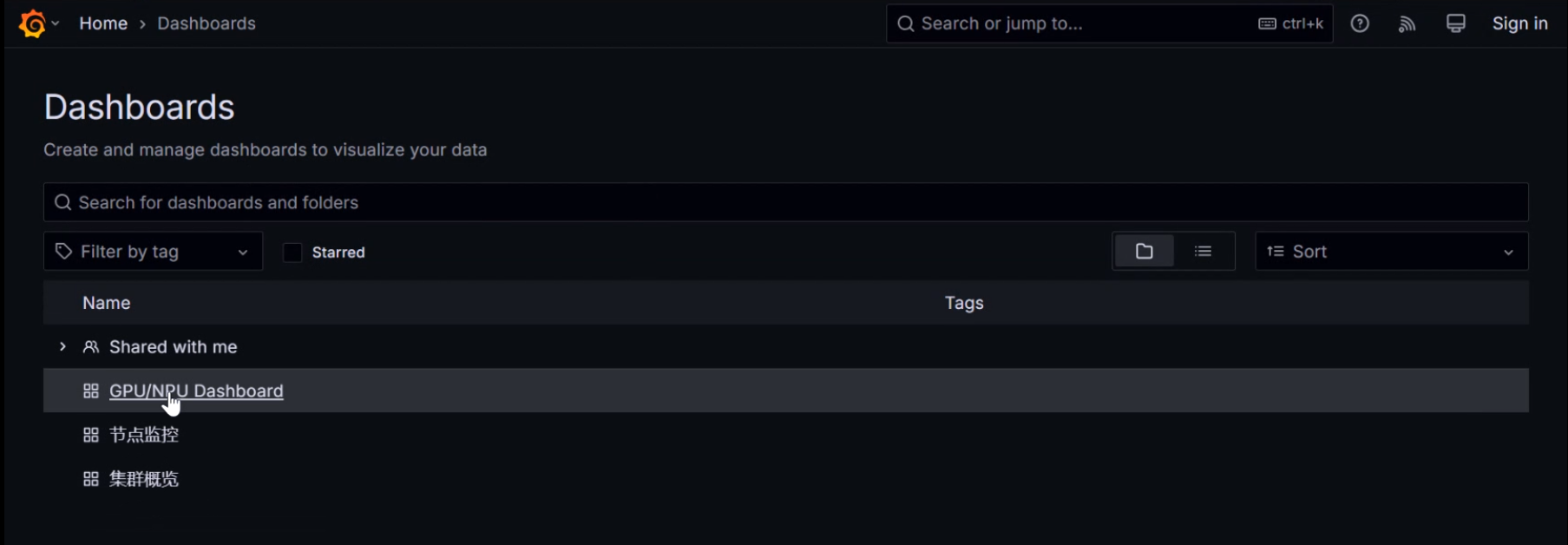

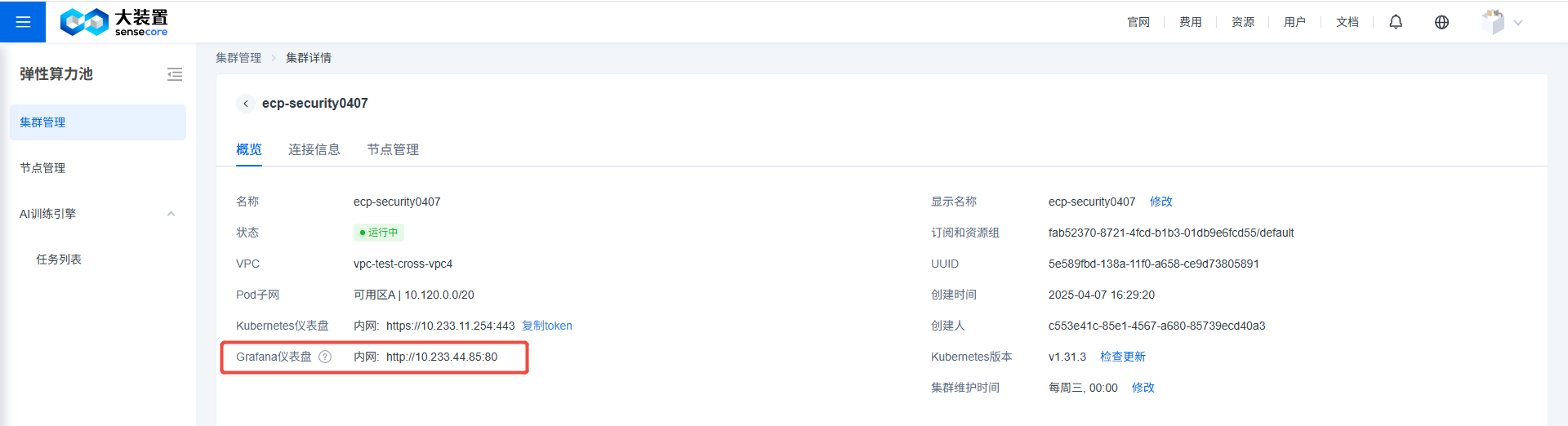

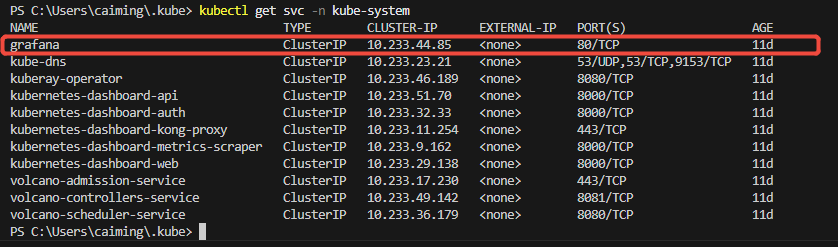

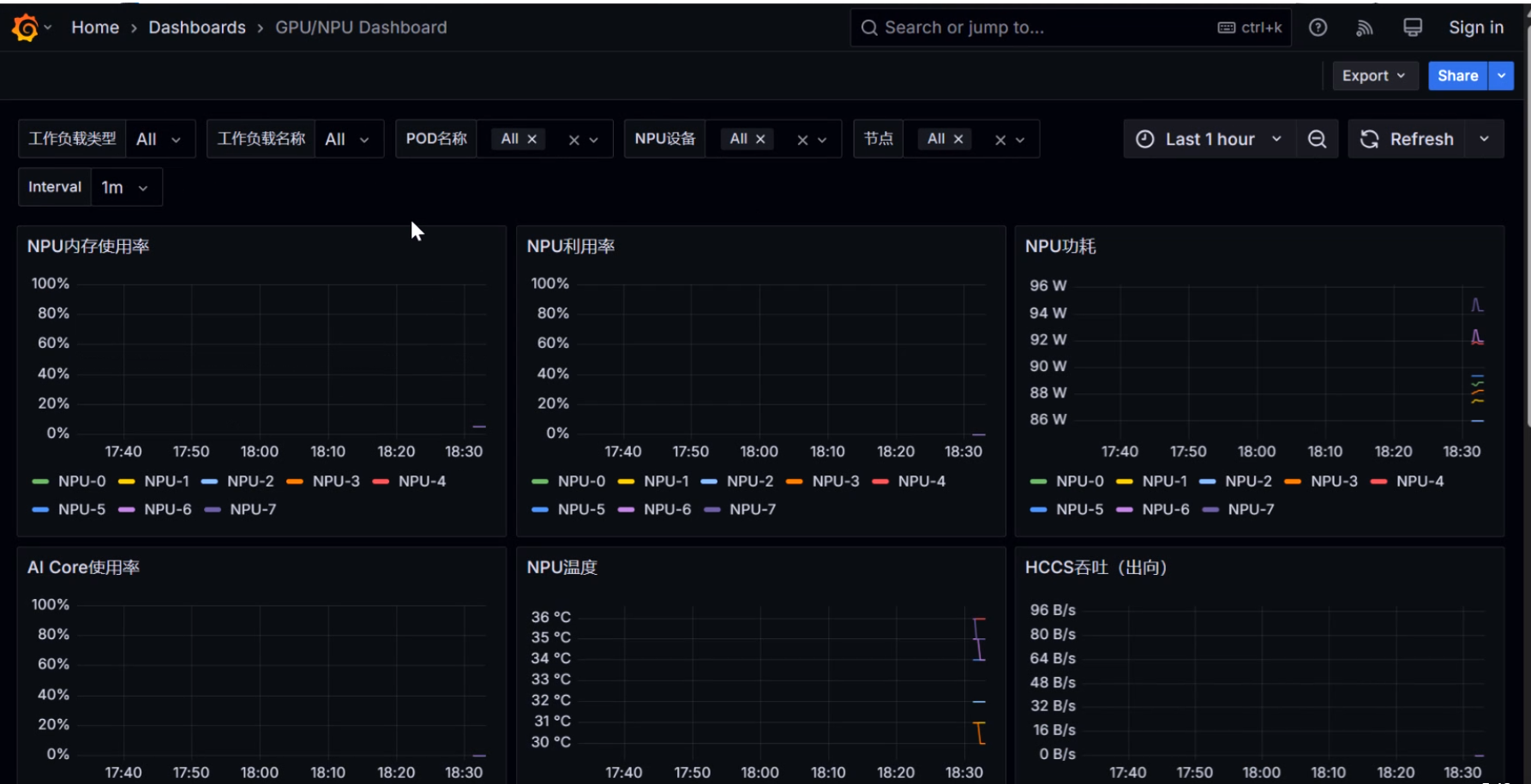

弹性算力池集群在Kubernetes集群创建时，当前在kube-system命名空间部署了Grafana仪表盘，并预置了当前集群的集群概览、节点监控、GPU监控三个Dashboard。 Grafana的服务地址可通过控制台和命令看查询。 参考上文通过EIP的DNAT发布nginx服务方式，可按需将grafana仪发布至Internet或参考通过kubectl port-forward命令实现本机可访问dashboard方式，将grafana服务发布至本地端口后，通过浏览器可打开grafana仪表盘查看各项监控指标。
