私有网络 VPC
产品概述

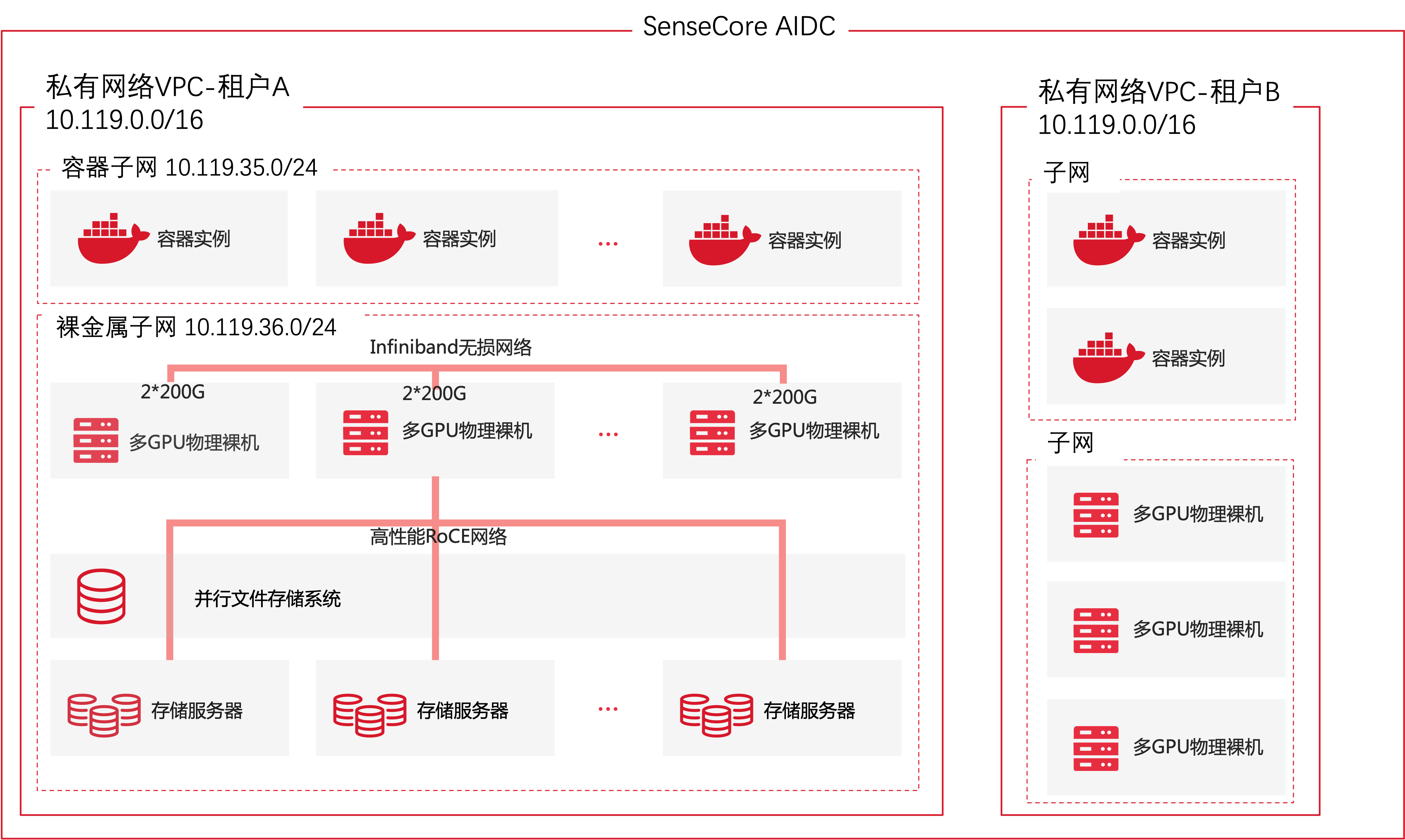

私有网络VPC是云上隔离的私有网络空间，商汤VPC提供标准的VPC网络，同时面向AI场景，支持高速RDMA网络。以VPC私有、高性能的网络为基础，结合AI算力，可快速构建云上私有的超算中心。
应用场景
- 云上私有的网络空间构建，VPC可以提供与其它租户/VPC完全隔离的网络环境，有独立的IP地址规划；
- 轻松构建基于RDMA技术的大带宽、高IO网络，支撑大模型训练等场景。
产品优势
- 云上隔离的私有网络空间，不同VPC相互隔离，租户间无相互干扰；
- 高性能训练专属网络，轻松支持多机多卡，分布式训练网络需求；
- 独立的存储网络，通过链路直通技术，支撑高IO、低时延数据读写请求。
计费说明
私有网络（VPC）当前不收取费用。
权限说明
25年12月30日之前创建的租户，其下用户自动获得所有eip、vpc的只读权限。
25年12月30日之后创建的租户，需要对其下用户按需授权eip、vpc的只读权限。
当前权限方案
| 角色 | 权限 |
|---|---|
| 私有网络管理员 | 拥有授权范围内所有VPC、子网、NAT网关的完全访问权限。 |
| 私有网络操作者 | 拥有VPC、子网、NAT网关的操作权限，允许查看和修改VPC、子网、NAT。 |
| 私有网络查看者 | 拥有VPC、子网、NAT网关的查看权限。 |
操作指南
租户开通账号后，会后台创建私有网络VPC提供初始的网络环境，弹性裸金属服务器（BMS）、高性能AI算力池（ACP）、云容器实例（CCI）等云实例创建时，会指定使用的私有网络VPC。

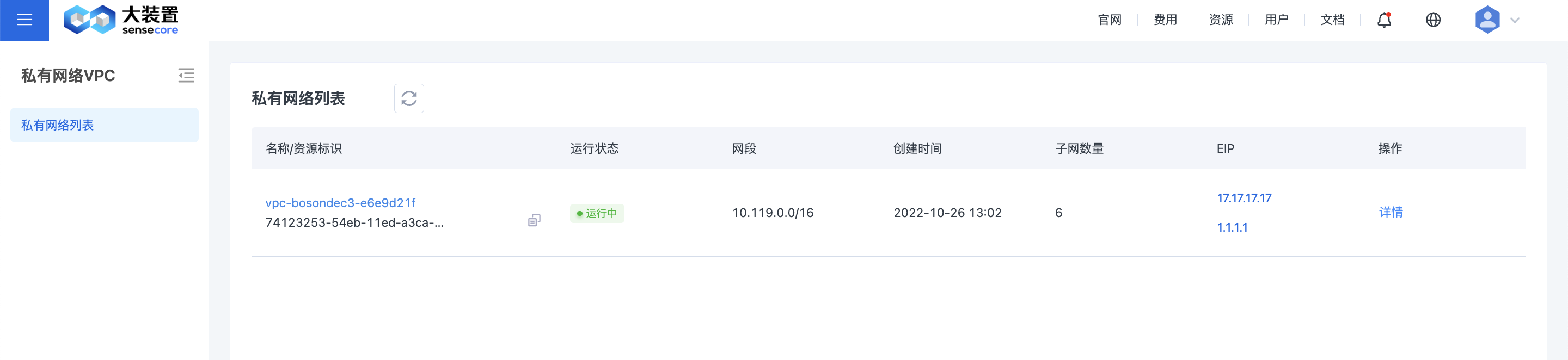

私有网络VPC列表页面可查看VPC概况；私有网络VPC详情页面可查看和编辑VPC基本信息。
VPC子网

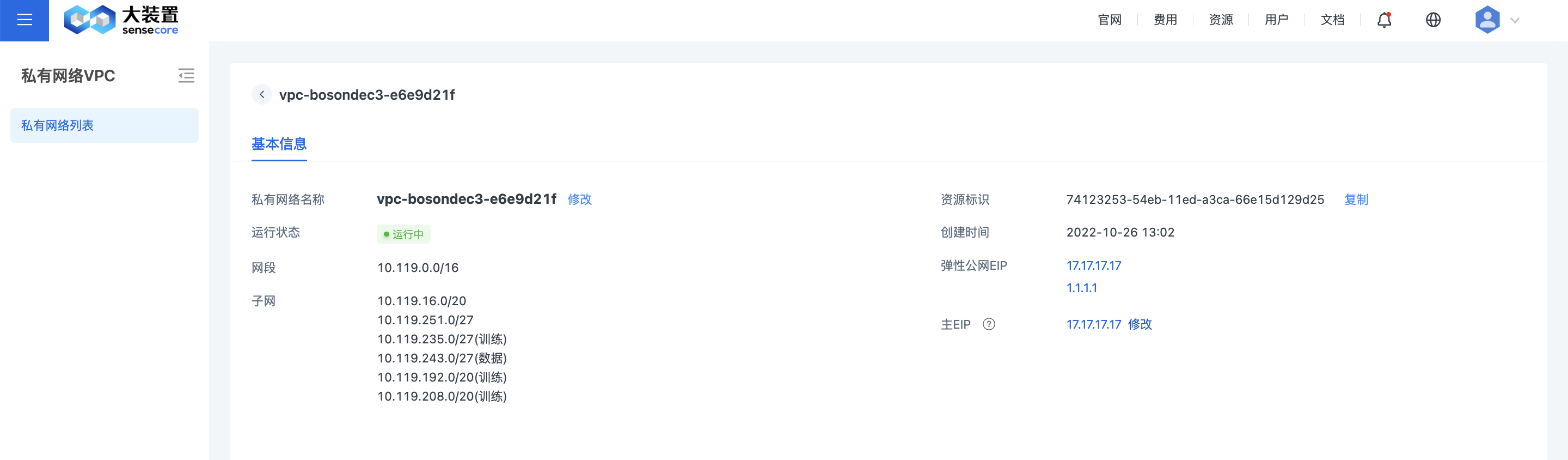

在VPC列表页点击资源显示名称可进入如图的VPC的详情页，可以看到VPC下具有多个子网，说明如下：
- /20 不带数据/训练标识的子网为普通子网，供容器资源（ACP、CCI）和ECS使用。
- /27、/27（数据）分别为裸金属的业务子网和数据子网，当您使用数据网BMS时，其从数据子网内获取IP地址，仅数据网BMS支持通过专线接入、IPSec VPN等方式和其他网络路由互通。
- 其他子网为训练RDMA子网
单AZ仅支持拥有一个VPC，单VPC下仅支持有一个普通子网、一套裸金属子网
VPC内资源与公网互通
私有网络VPC内的实例，分配的均为VPC内的私网地址，若需访问公网，需为VPC绑定EIP。
- 未绑定EIP
EIP列为未绑定时，说明当前VPC的Internet网关没有配置弹性公网IP EIP。此时不允许Internet主动访问VPC内的实例，私有网络VPC内的实例可以访问Internet，但无带宽保证，主要用于承载少量的DNS解析等管理服务。
- VPC内资源主动出公网
当前VPC仅支持有一个EIP可以供VPC内资源主动访问公网，称之为主EIP，可在VPC详情页查看当前VPC的主EIP或切换主EIP，切换后原本的主动出VPC的公网连接需使用新的主EIP重新建联。

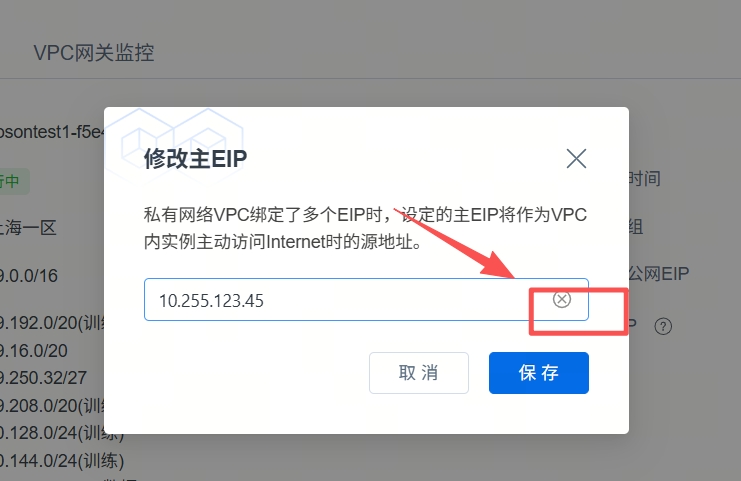

若要解除当前指定的主EIP，需在主EIP修改页面将鼠标悬停在当前的主EIP选择上，并点击右侧浮现出的解除按钮
- VPC内资源被公网访问
当对Internet发布服务时，需通过配置 弹性公网IP DNAT 实现。详见弹性公网IP帮助文档。
VPC网关
VPC网关性能规格
VPC网关是负责VPC和外网通信的网关，提供NAT能力。当VPC内资源访问公网（除业务网裸金属）或者某些公共服务时，需经由VPC网关通信。
请您务必注意，如果对网关有更高性能要求请联系您的客户经理，避免由于网络性能不足导致的业务阻塞。
| 性能项 | 规格 | 采集方法 |
|---|---|---|
| 新建连接数 | 1w/s | 采集时间段内VPC内资源（除业务网裸金属）访问公网和公共服务时网关上新增加的连接数/时间 |
| 并发连接数 | 5w | 某一时刻VPC内资源（除业务网裸金属）访问公网和公共服务时网关上所有的连接数量 |
| 带宽 | 10Gbps/单方向 | 采集时间内VPC内资源（除业务网裸金属）访问公网和公共服务时传输的数据量/时间 |
| 包速率 | 10wpps/单方向 | 采集时间内VPC内资源（除业务网裸金属）访问公网和公共服务时传输的包数/时间 |
VPC网关监控

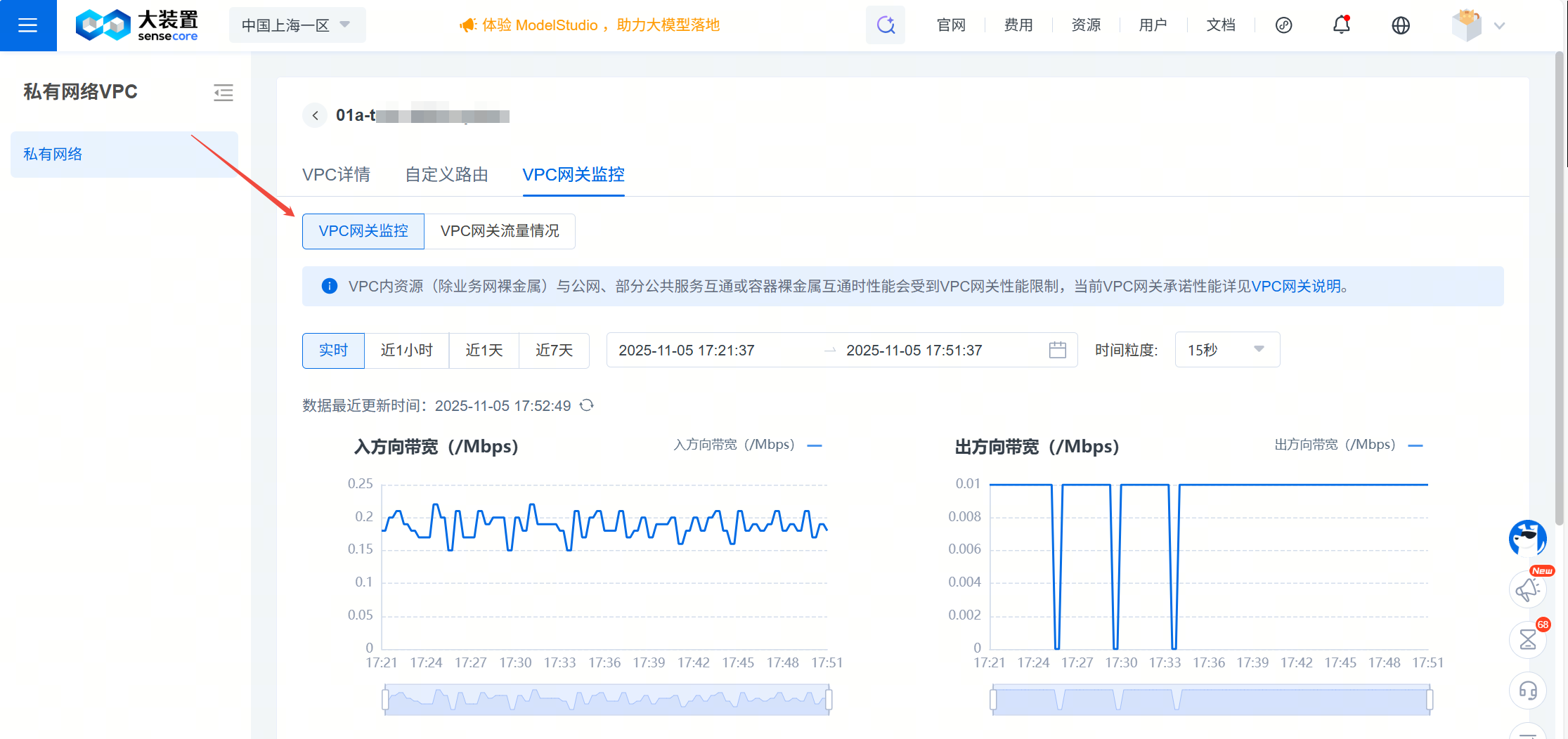

进入“监控信息”后，页面上方用于选择时间范围和粒度，下方分别展示不同的监控指标曲线，数据支持自动刷新与手动刷新。
- 时间范围：可选择“近1小时”“近1天”“近7天”或自定义起止时间。
- 时间粒度：决定曲线数据点的聚合间隔；可选项会随时间跨度变化。
- 数据更新时间：表示当前图表最近一次完成更新的时间；旁边的图标用于手动刷新。
- 自动刷新：只在“近1小时”下启用，并给出下一次刷新倒计时。
范围与粒度设置
- 选择不同的预设时间范围或自定义时间范围确定数据的查询范围。
- 依据所选查询范围支持的时间粒度确定曲线数据点的聚合间隔。
自动刷新
- 仅“近1小时”启用自动刷新；页面显示“自动刷新中”和刷新倒计时。
- 倒计时结束后，查询结束时间会同步到当前时间，系统自动获取最新数据，并更新“数据更新时间”。
- 切换到“近1天”“近7天”或自定义时间后，自动刷新关闭，页面不再显示自动刷新标签；重新选择“近1小时”后自动刷新恢复。
手动刷新
- 任何时间范围下，都可点击“数据更新时间”旁的刷新图标。
- 刷新时，查询结束时间会同步到当前时间，图表按更新后的时间范围重新加载。
监控指标
NAT网关支持以下监控指标的查看。
| 监控指标名称 | 指标语义 | 单位 | 时间粒度 |
|---|---|---|---|
| 出方向带宽 | 带宽是衡量一个时间段内的流量流速，时间粒度为多大，表示计算的是多长时间内的带宽。 | Mbps | 30秒、2分钟、5分钟、30分钟、1小时 |
| 入方向带宽 | 带宽是衡量一个时间段内的流量流速，时间粒度为多大，表示计算的是多长时间内的带宽。 | Mbps | 30秒、2分钟、5分钟、30分钟、1小时 |
| 出方向包速率 | 同带宽是计算某一时间内的平均值。 | pps | 30秒、2分钟、5分钟、30分钟、1小时 |
| 入方向包速率 | 同带宽是计算某一时间内的平均值。 | pps | 30秒、2分钟、5分钟、30分钟、1小时 |
| 并发连接数 | 30s时间粒度下展示当时时刻的连接数，更长时间粒度下会取平均值。 | pps | 30秒、2分钟、5分钟、30分钟、1小时 |
时间粒度限制
系统会根据所选时间跨度设置默认粒度，并限制可选粒度，NAT时间粒度规格如下。
| 时间跨度 | 默认粒度 | 可选粒度 |
|---|---|---|
| 不超过 2 小时 | 30秒 | 30秒、2 分钟、5 分钟、30 分钟、1 小时 |
| 超过 2 小时，不超过 18 小时 | 2 分钟 | 2 分钟、5 分钟、30 分钟、1 小时 |
| 超过 18 小时，不超过 36 小时 | 5 分钟 | 5 分钟、30 分钟、1 小时 |
| 超过 36 小时，不超过 10 天 | 30 分钟 | 30 分钟、1 小时 |
| 超过 10 天 | 1 小时 | 1 小时 |
VPC网关流量情况

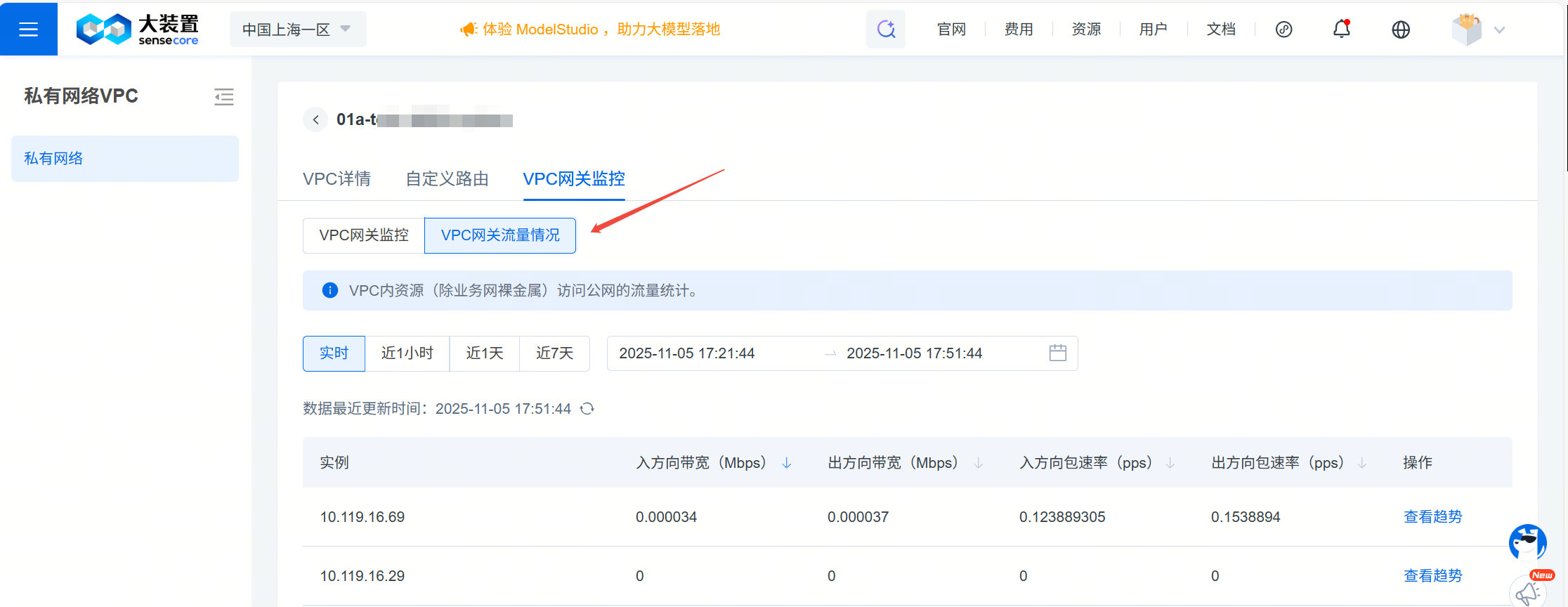

VPC网关流量情况可按某段时间VPC内网IP和外网通信的入方向带宽/出方向带宽/入方向包速率/出方向包速率排序最大的Top20个内网IP，帮助了解不同实例对公网带宽的占用情况。

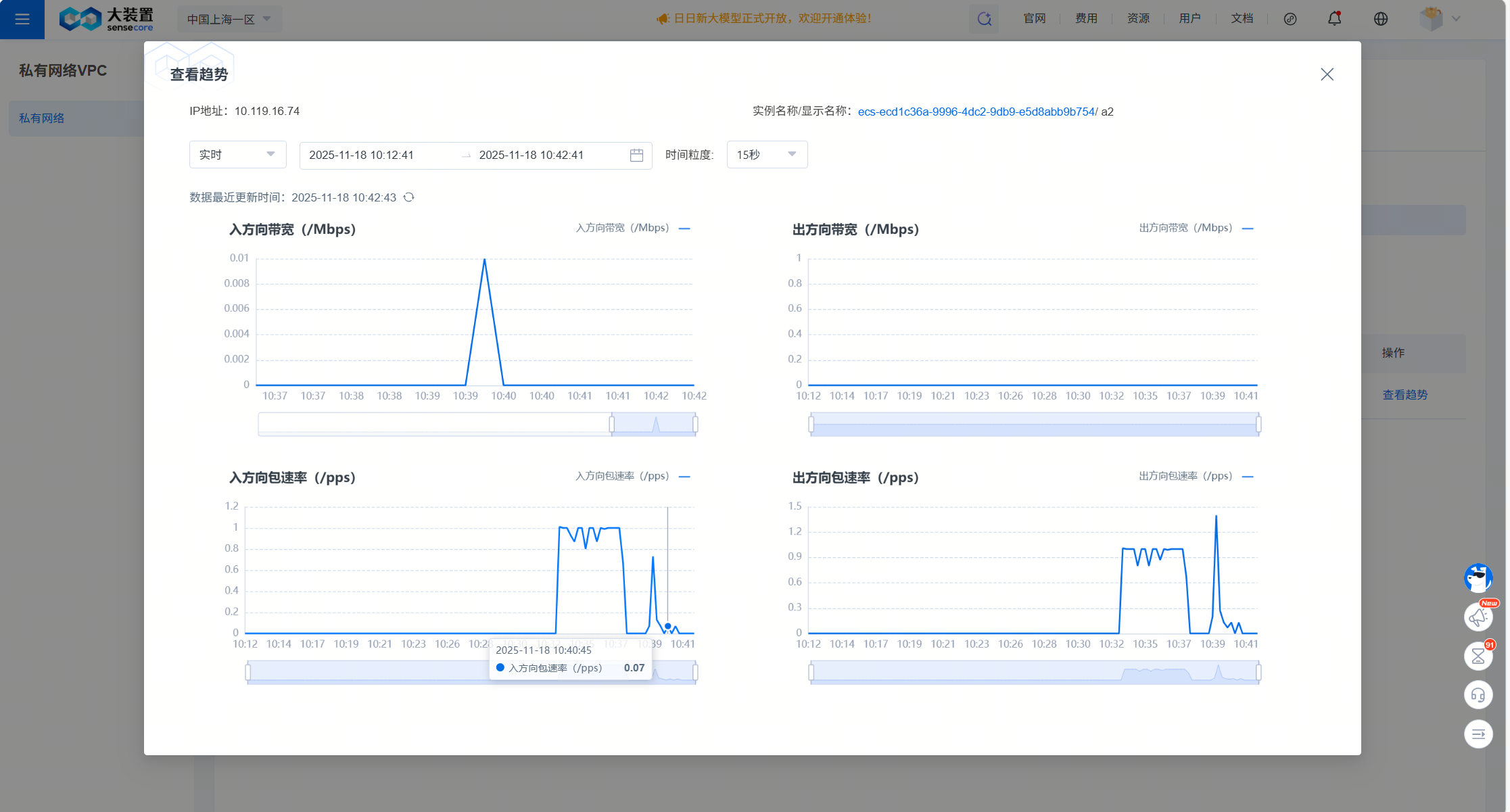

点击“查看趋势”可以查看具体内网IP访问外网的流量情况。
自定义路由
当需要在云上安装IPSec VPN等服务时，可以使用自定义路由功能定义VPC路由，为访问目的网段的流量指定下一跳IP地址。

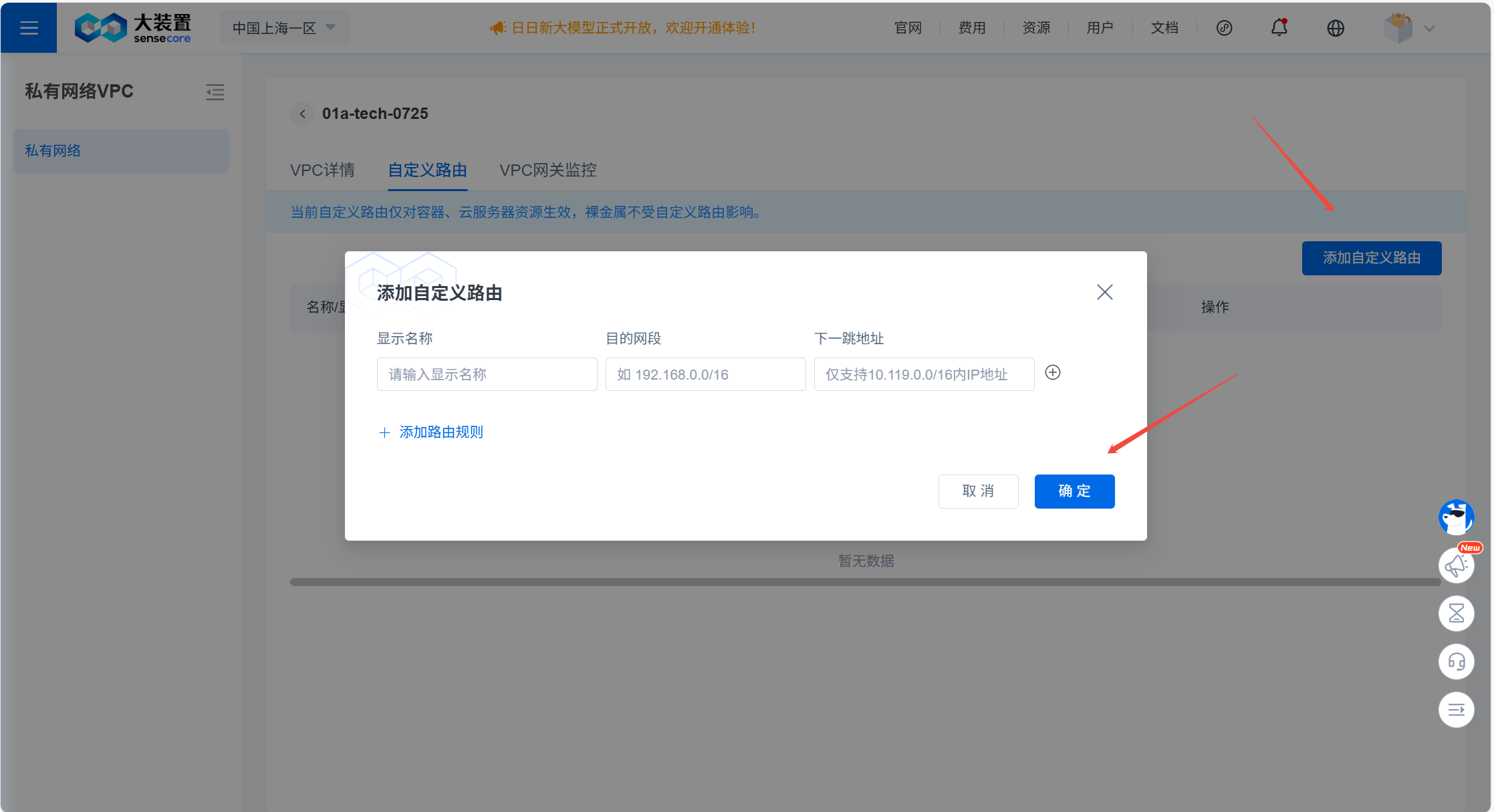

进入VPC管理页面后，选择对应的VPC，可在“自定义路由”模块中对路由条目进行添加、更新、删除等操作。添加自定义路由时，支持一次性添加最多5条规则，规则配置说明如下：
当前自定义路由仅对容器、云服务器资源生效，裸金属无法使用。
| 配置 | 说明 |
|---|---|
| 显示名称 | 自定义路由的显示名称，可按需设置和修改，作为对该路由的注解说明 （格式要求：由中文字符、英文字母、数字、下划线“_"和连字符"-"组成, 且中文字符、英文字母或数字开头, 0-256个字符）。 |
| 目的网段 | 需填写合法的IPv4网段，例如 192.168.0.0/16。 |
| 下一跳IP地址 | 仅支持当前VPC的容器子网内的IP地址。若此IP地址被ECS拥有，则路由创建成功后会自动展示关联的ECS信息。 |
路由优先级
- 自定义路由的优先级低于系统默认路由
- 若存在多个匹配的路由条目，掩码数字大者路由优先级更高
MTU
当前VPC的默认MTU是1400，如果您使用不允许分片的协议，可能会由于MTU导致丢包，可在client端调低MTU，避免丢包或者调整内核参数配置：“sudo sysctl -w net.ipv4.tcp_mtu_probing=2” 。
如何查询裸金属GPU使用的网卡和RoCE网络配置
SenseCore RoCE按照“轨”进行组网，同一训练网内同序号的GPU卡会在同一轨内，且需使用对应的RoCE子网，整个映射链条为： GPU <==> mlx 设备 <==> 网卡设备 <==> 网段。
查询节点各GPU网卡所需使用的RoCE子网方法如下：

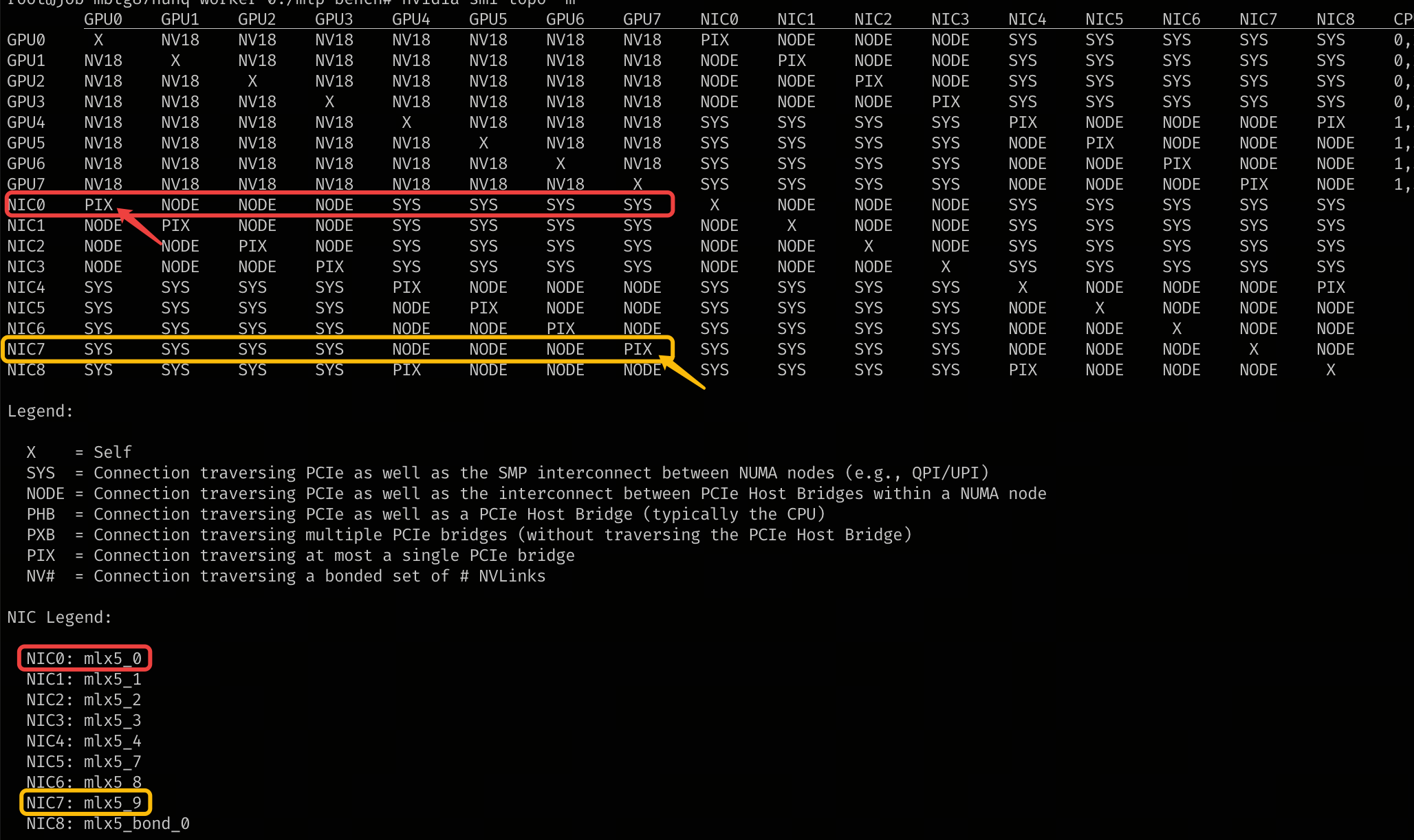

- GPU <==> mlx 设备：
nvidia-smi topo -m
- mlx 设备 <==> 网卡设备：
ibdev2netdev
$ ibdev2netdev
mlx5_0 port 1 ==> eth10 (Up)
mlx5_3 port 1 ==> eth11 (Up)
mlx5_4 port 1 ==> eth12 (Up)
mlx5_5 port 1 ==> eth13 (Up)
mlx5_6 port 1 ==> eth14 (Up)
mlx5_7 port 1 ==> eth15 (Up)
mlx5_8 port 1 ==> eth16 (Up)
mlx5_9 port 1 ==> eth17 (Up)
mlx5_bond_0 port 1 ==> bond1 (Up)
- 网卡设备 <==> 网段：
ip a show [if_dev]
$ ip a show eth10
4: eth10: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9000 qdisc mq state UP group default qlen 1000
link/ether c4:70:bd:22:1f:32 brd ff:ff:ff:ff:ff:ff
altname enp25s0np0
inet 100.124.6.8/19 brd 100.124.31.255 scope global noprefixroute eth10
valid_lft forever preferred_lft forever
$ ip a show eth13
9: eth13: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9000 qdisc mq state UP group default qlen 1000
link/ether c4:70:bd:21:ac:72 brd ff:ff:ff:ff:ff:ff
altname enp93s0np0
inet 100.124.6.11/19 brd 100.124.31.255 scope global noprefixroute eth13
valid_lft forever preferred_lft forever
$ ip a show eth15
11: eth15: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9000 qdisc mq state UP group default qlen 1000
link/ether c4:70:bd:22:20:2a brd ff:ff:ff:ff:ff:ff
altname enp187s0np0
inet 100.124.6.13/19 brd 100.124.31.255 scope global noprefixroute eth15
valid_lft forever preferred_lft forever
$ ip a show eth17
13: eth17: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9000 qdisc mq state UP group default qlen 1000
link/ether c4:70:bd:21:af:42 brd ff:ff:ff:ff:ff:ff
altname enp219s0np0
inet 100.124.6.15/19 brd 100.124.31.255 scope global noprefixroute eth17
valid_lft forever preferred_lft forever
裸金属网关使用规范：例如网卡 IP
100.124.6.8/19
- 网段网关是 cidr 的第一个有效 IP，例如
100.124.6.1- 裸金属网关是 cidr 的最后一个有效 IP，例如
100.124.31.254- 系统保留 IP 范围是前 10 个和后 6 个，请勿使用，例如
100.124.6.0~100.124.6.9、100.124.31.250~100.124.31.255
